电缆标牌标识安装要求
2016-04-21 00:00:00点击量:4160

  线路敷设需要电缆标牌标识或者标签标识来标识线路的通向、用途、敷设单位等,具体的电缆标牌标识安装要求都有哪些呢?硕方电缆标牌打印机厂家对此有以下详细介绍,希望对广大用户能多注意:

  电缆标牌/挂牌/标志牌都有什么地方用的到?

  在游泳场所必须在游泳区域内标明深水区、浅水区、救生器材和各工作室等的标志牌。

  电缆标牌的安装位置:

  架空部分:引上杆、分线杆、接头杆、大预留杆、直线杆每200米应安装一处。

  管道部分:地下室、出局孔、接头人孔、大预留人孔、分歧孔、引上孔、直线人孔间隔一个人孔应安装、干路、人井光 (电)缆标牌。

  室内部分:上下通道处,引至机架处。

  电缆标牌内容要求:

  标志牌上应注明电缆线路设计编号、电缆型号、规格及始点,并联使用的电缆应有顺序号。要求字迹清晰、不易脱落。

  电缆标牌的制做可为多种方法,常用PVC板或铝板打印,需标明光缆芯数,某地—某地光缆以及施工日期。

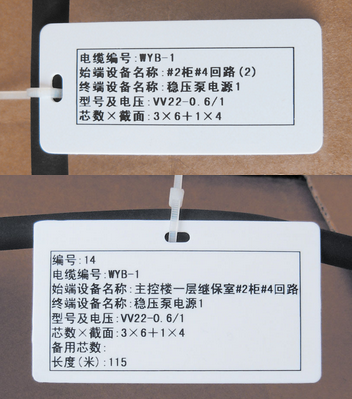

电缆标牌打印效果图

  电缆敷设施工方法:

  采用阻燃电力电缆和耐火电力电缆穿管或桥架敷设,电源敷设前,按设计和实际路径算出每根电缆长度,合理安排每盘电缆。电缆盘滚动应按盘上所标箭头方向滚动,防止因电缆松脱而互相绞在一起,电缆线盘,滚到预定位置后,用千斤顶将线盘项起架在放线架上,线盘距地面50~10mm,能自由转动,电缆敷设采用人力或机械牵引敷设,采用机械牵引敷设电缆时,在井道中每隔一层楼放好滚轮,使电缆牵引时不与支架或地面磨擦,机械牵引速度不超过15mm/min,每根电缆留出1m左右预留长度。推荐阅读>>>>>>>>>国产标牌机SP650

  电缆沿桥架敷设应排列整齐,不应出现交叉现象,垂直敷设的电缆每隔1.5~2m处应加以固定,电缆固定楞以用尼龙卡带或电缆卡子进行,在电缆的首尾端及接头挂电缆标志牌,标志牌上应注明线路编号、电缆型号、规格、起止地点,标志牌应规格统一,字迹清晰不易脱落,挂装牢固。电缆终端头采用塑料带包缠,包缠应紧密,形状呈零核状,芯线用压线钳压按接线鼻子,根据不同的相位,使用黄、绿、红、淡蓝、黑五色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。

  电缆敷设完,对每根电缆用1000v摇表摇测绝缘电阻,绝缘电阻值应大于10MΩ,测试后应将芯线分别对地放电。

  电缆标牌打印机选择:

  全自动电缆标牌打印机、单张手动电缆标牌打印机是目前市场上两大种类,硕方标牌机SP650、SP600就是全自动电缆标牌打印机的代表,可以全自动送牌打印,速度快,效率高,各种规格的电缆标牌、电缆标牌、PVC标牌、覆膜金属板,带孔模切标签、光银拉丝贴纸等均可打印,二维码、条形码、电工符号、各种图案、logo、表格等多种复杂的内容均可打印,只需联机设置即可。

  硕方电缆标牌打印机SP650、SP350均能全面满足电缆标牌标识打印需求,打印介质范围广、可选规格尺寸广泛,想了解更多关于电缆标牌打印机的信息,可以来电咨询硕方标牌机厂家:18610538843
