线号机怎么打印端子标志条的?硕方TP76i图文教程揭秘
2022-09-29 11:02:30点击量:5

线号机怎么打印端子标志条的?给硕方线号机装入端子标记条、色带,然后给硕方线号机开机,使用USB连接线连接电脑和硕方线号机,安装硕方PC端通用编辑软件,做好准备工作。

线号机怎么打印端子标志条

硕方线号机打印标志条应用实例



端子标志条是系统接线端子或对口模块标记的重要工具,通过硕方TP76i线号机可以直接打印,依托热转印技术打印端子标记条的效果清晰而长久,用作高压电力系统、弱点系统接线装置标识更专业。

线号机怎么打印端子标志条的?

1.安装最新硕方PC端编辑软件,安装成功后,双击打印编辑软件;

线号机怎么打印端子标志条的

2.在弹出的页面选择打印材料,点击“端子排标记条”,选择双行或单行,本文以“单行端子排”为例进行演示,点击“确认”;

线号机怎么打印端子标志条的

3.双击“文字”进行编辑,或者点击左侧菜单栏“端子排”字样进行文字编辑,依次设置“端子宽度”、“端子方向”、“分割线”、“绘制边框”;

线号机怎么打印端子标志条的

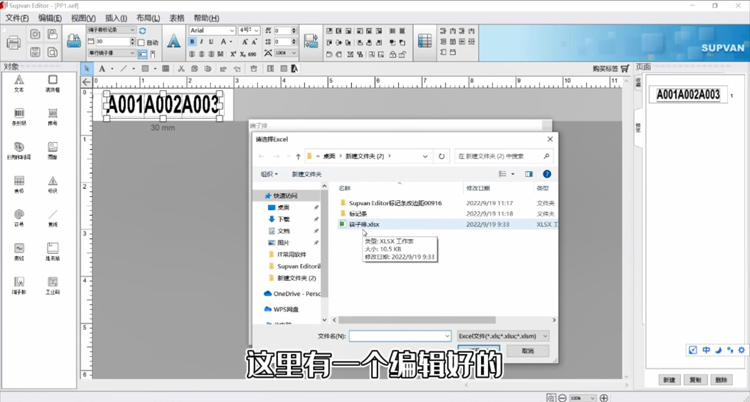

4.可以直接在当前页面输入数据,也可以点击“选择文件”导入已经编辑好的Excel文件,找到本地文件后,点击“确定”,内容将自动导入;

线号机怎么打印端子标志条的

线号机怎么打印端子标志条的



5.根据实际情况,依次设置“端子标记条的长度”、“字体大小”、“文字位置”;

线号机怎么打印端子标志条的

线号机怎么打印端子标志条的



6.点击“打印”图标,直接打印。

线号机怎么打印端子标志条的

线号机怎么打印端子标志条的

注:

(1)导入Excel文件格式需要包括3列内容,分别是“序号”、“内容”、“端子宽度”;

(2)线号机打印标志条时需要安装标志条调整器;

(3)硕方TP76i线号机每次最长可以打印2.2米。

在打印PVC号码管、热缩管、PET贴纸、姓名贴/圈的基础上,硕方TP76i线号机又新增打印标志条的能力,实乃打印“宝藏”机器,如果对硕方TP76i线号机感兴趣,或者想了解更多关于“线号机怎么打印端子标志条的”的信息,欢迎您在线咨询客服,或者致电硕方公司:18610538843
